Destacar:
2.1 polegada de ecrã TFT redondo
, ST7701S Ecrã TFT redondo
, 2.1 polegada de painel LCD redondo

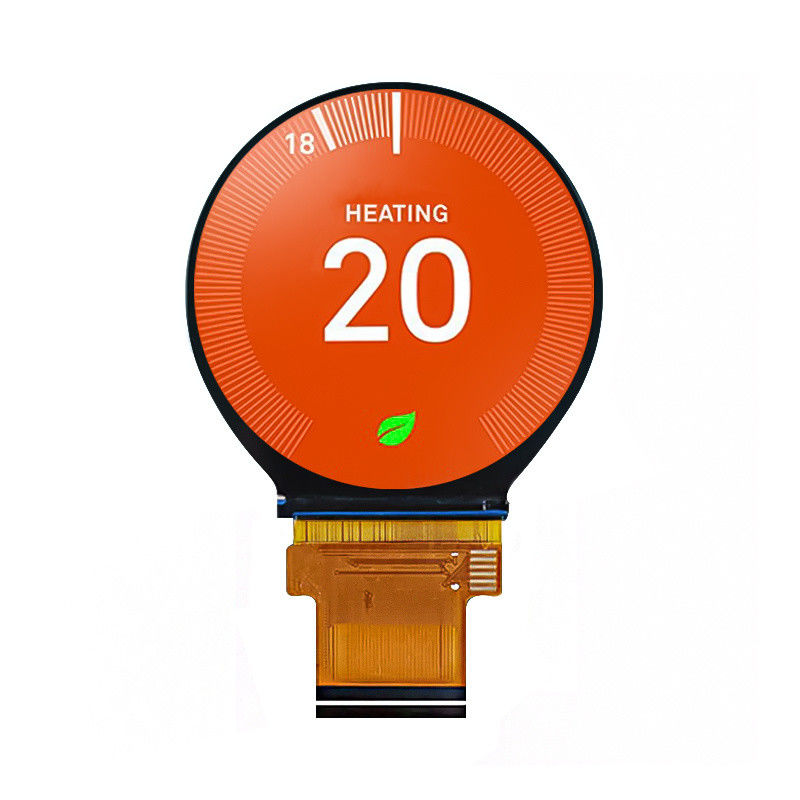

ST7701S IC 2,1 polegadas tela redonda TFT LCD Display com 40pinSPI + RGB
2Ecrã LCD redondo de 0,1 polegada com IC 40pinSPI+RGB e ST7701S
Descrição do produto:
HCCH210WV01Aé 2.1 polegada480x480Display LCD TFT de resolução redonda.Display de cores redondas é40pinSPI+RGBinterface, e equipado comST7701SEsta tela LCD IPS TFT de 2,1 polegadas tem um brilho de 250 nits.56.18 ((W) *59.71 ((H) *2.3 ((D) mmDisplay redondo, também temos um painel sensível ao toque capacitivo padrão para ele.Este módulo circular IPS TFT de 2,1" em cores apresenta todos os ângulos de visão redondos e uma elevada relação de contraste.Aplicações industriais e médicas.
Especificação geral:
| P/N |
HCCH210WV01A |
| Tamanho |
2.1 polegada |
| Modo de exibição |
IPS/transmissor/normalmente preto |
| Resolução |
480*480 |
| Dimensão do contorno ((mm) |
56.18 ((W) *59.71 ((H) *2.3 ((D) mm |
| Área ativa ((mm) |
φ53,28 mm |
| Brilho ((cd/m2) |
250 |
| Ângulo de visão ((L/R/T/B) |
85/85/85/85 |
| Interface |
40pinSPI+RGB |
| IC do condutor |
ST7701S |
| Temperatura de operação |
-20 a 70 °C |
| Temperatura de Storge |
-30 a 80 °C |
| Proporção de aspecto |
1:1 |
| Relação de contraste |
1000 |
| Aplicação |
Dispositivos marítimos, IOT, aplicações industriais e médicas |
Desenhos do produto:
Atribuição do pin:
Condições de condução da luz de fundo:
| Ponto |
Símbolo |
MIN |
TYP |
Max. |
UNIT |
Condição de ensaio |
| Voltagem para luz de fundo LED |
Vf |
3.0 |
3.2 |
3.5 |
V |
Se=80mA |
| Corrente para luz de fundo LED |
Se |
- |
80 |
- |
mA |
- |
| Tempo de vida útil do LED |
- |
- |
20000 |
- |
Horas |
Se=80mA |
Série de monitores LCD redondos
|
Tamanhos do ecrã LCD HTC-Round
|
| Lembranças calorosas:se os modelos listados abaixo não podem atender aos seus requisitos, a personalização pode ser feita de acordo com seus requisitos específicos, mas não se limita a LCM, RTP, CTP, driver board.etc. |
| - Não, não. |
Tamanho |
Parte N°. |
Tipo LCD |
Resolução |
Esboço
dimensão
|
Área activa |
Interface |
Relação de contraste |
Brilho |
Temperatura de funcionamento |
Temperatura de armazenamento |
| 1 |
1.8" |
HC018IX20020-F63 |
IPS |
360*360 |
48.08*49.95*1.96mm
|
φ45,68 mm |
MIPI de 30 pin |
1200 |
250 |
-20 a 70 °C |
-30 a 80 °C |
| 2 |
2.1" |
HCCH210WV01A |
IPS |
480*480 |
56.18*59.71*2.3mm
|
φ53,28 mm |
40pinSPI+RGB |
1000 |
250 |
-20 a 70 °C |
-30 a 80 °C |
| 3 |
3.5" |
HC035IXA0040-G10 |
IPS |
800*640 |
97.6*83.79*4.0mm
|
90.0*72.0 mm |
40pinSPI+RGB |
1200 |
1000 |
-30 a 80 °C |
-40 a 90°C |
| 4 |
3.5" |
HC035IXA0040-F13 |
IPS |
800*640 |
97.6*83.79*4.0mm
|
90.0*72.0 mm |
40pinSPI+RGB |
1200 |
1000 |
-20 a 70 °C |
-30 a 80 °C |
| 5 |
3.5" |
HC035IXA0077-G82 |
IPS |
720*670 |
98.88*94.12*7.75mm
|
89.74 x 83.51
mm
|
40 pin RGB |
1200 |
1000 |
-30 a 80 °C |
-30 a 80 °C |
| 6 |
4" |
HC040IXA4077-F34 |
IPS |
720*720 |
110*112,49*7,7 mm
|
φ101,52 mm |
40 pin MIPI |
1000 |
1400 |
-30 a 85°C |
-30 a 85°C |
| 7 |
4" |
HC040IXA4077-F35 |
IPS |
720*720 |
110*112,49*7,7 mm
|
φ101,52 mm |
40pinLVDS |
1200 |
1000 |
-30 a 80 °C |
-30 a 85°C |
Personalização:
Perguntas frequentes:
Q1. Posso ter uma ordem de amostra para LCD Display
R: Sim, nós damos as boas vindas ordem de amostra para testar e verificar a qualidade
E quanto ao tempo de entrega?
A:Normalmente 4~5 dias para encomendas de amostras se as mercadorias estiverem em estoque, e 4~6 semanas para produção em massa (com base na quantidade e no produto).
Q3. Como envia as mercadorias e quanto tempo demora a chegada?
R: Envio por DHL, UPS, FedEx.
Q4. Como proceder a uma encomenda de LCD Display?
R: Em primeiro lugar, informe-nos dos seus requisitos ou aplicação.
Em segundo lugar, citamos de acordo com as suas exigências ou as nossas sugestões.
Em terceiro lugar, o cliente confirma as amostras e deposita para encomenda formal.
Em quarto lugar, organizamos a produção.
Q5: Você oferece garantia para os produtos?
R: Sim, oferecemos 1 ano de garantia aos nossos produtos.
P6: Como lidar com o defeituoso?
R: Em primeiro lugar, nossos produtos são produzidos em rigoroso sistema de controle de qualidade e a taxa defeituosa será inferior a 0,2%.
B. Não.Além dos danos causados por fatores humanos, dentro de um ano de garantia a partir do início do transporte.
Se houver condições especiais, o período de garantia será notificado separadamente.
